24 м
400 кг

ЭЛЕКТРОМЕХАНИЧЕСКИЕ МАЧТЫ

[ Pergam MT ]
Разработаны специально
для мобильных комплексов.
Мачты имеют небольшой вес и могут быть установлены как на легковой автомобиль, так и на бронемашину. Управляются одним человеком и способны удерживать заданную высоту неограниченное время.
БЕЗ ОТТЯЖЕК.
Для работы мачты не требуются оттяжки.
БЕЗ ГИДРАВЛИКИ.
Мы не используем гидравлический привод.
БЕЗ КОМПРЕССОРА.
Не применяем сжатый воздух.
БЕЗ ТРОСОВ.
Нет внутренних тросовых систем.
[ Pergam MT ]

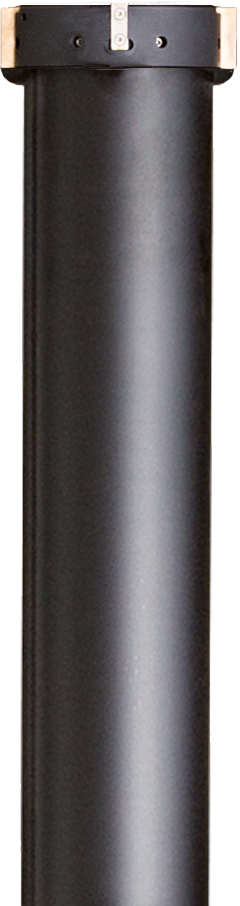

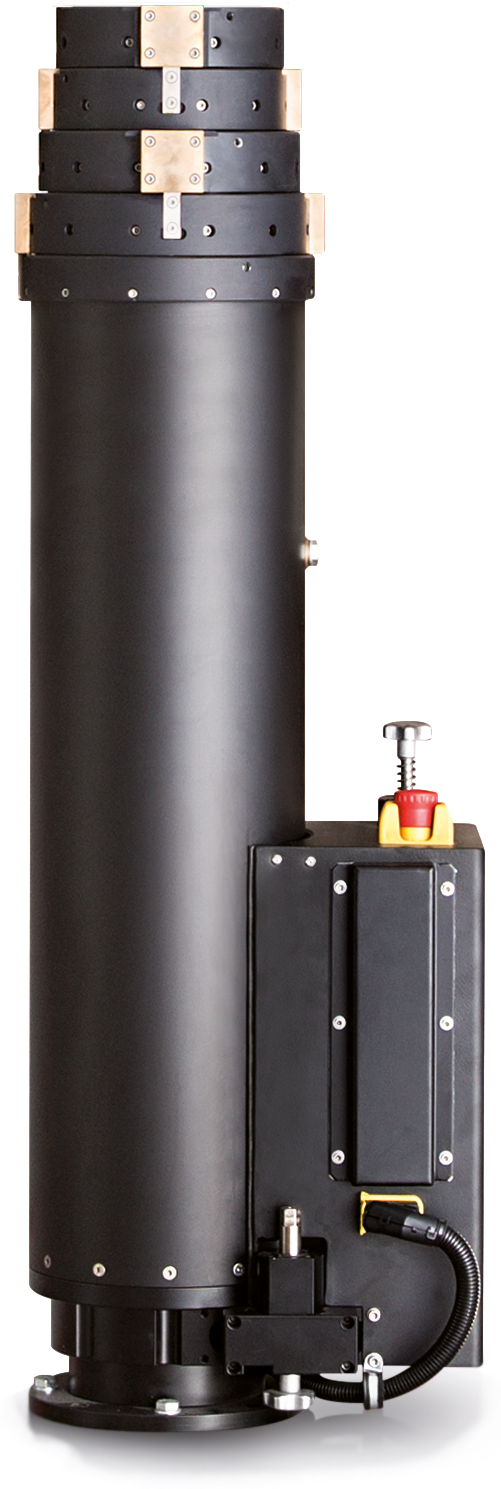

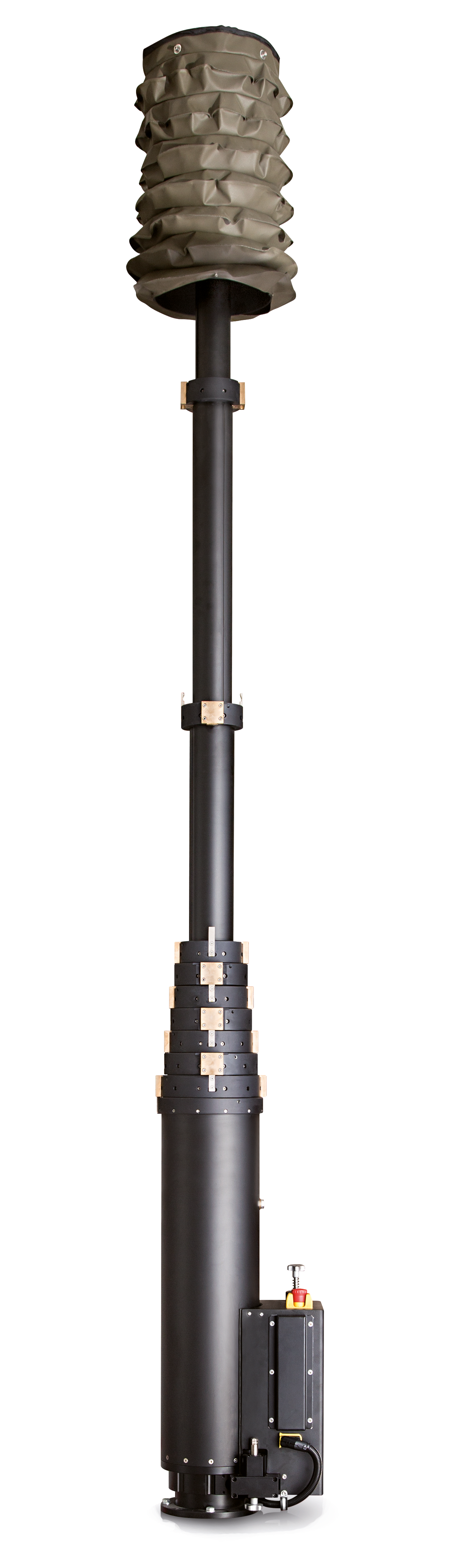

Внутри мачты расположен несущий винт с трапецеидальной резьбой. Его вращение обеспечивает последовательное выдвижение и опускание секций мачты.
Мощный электродвигатель вращает несущий винт и позволяет выдвигать и фиксировать секции с точностью в 1 см.
Конструкцией мачты предусмотрен механический режим управления. В случае необходимости, поднять и опустить мачту можно вручную.
В каждой мачте предусмотрена ограничительная муфта. Она остановит движение секций при возникновении препятствия.
Аварийный тормоз активируется при потере электропитания и предотвращает произвольное складывание мачты.

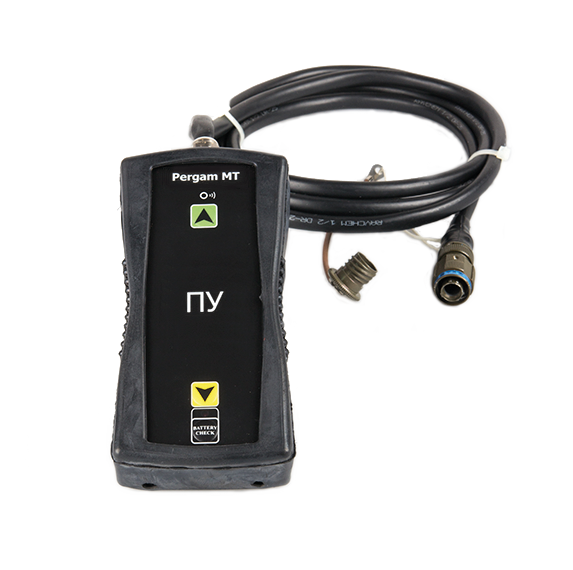

Пульт управления

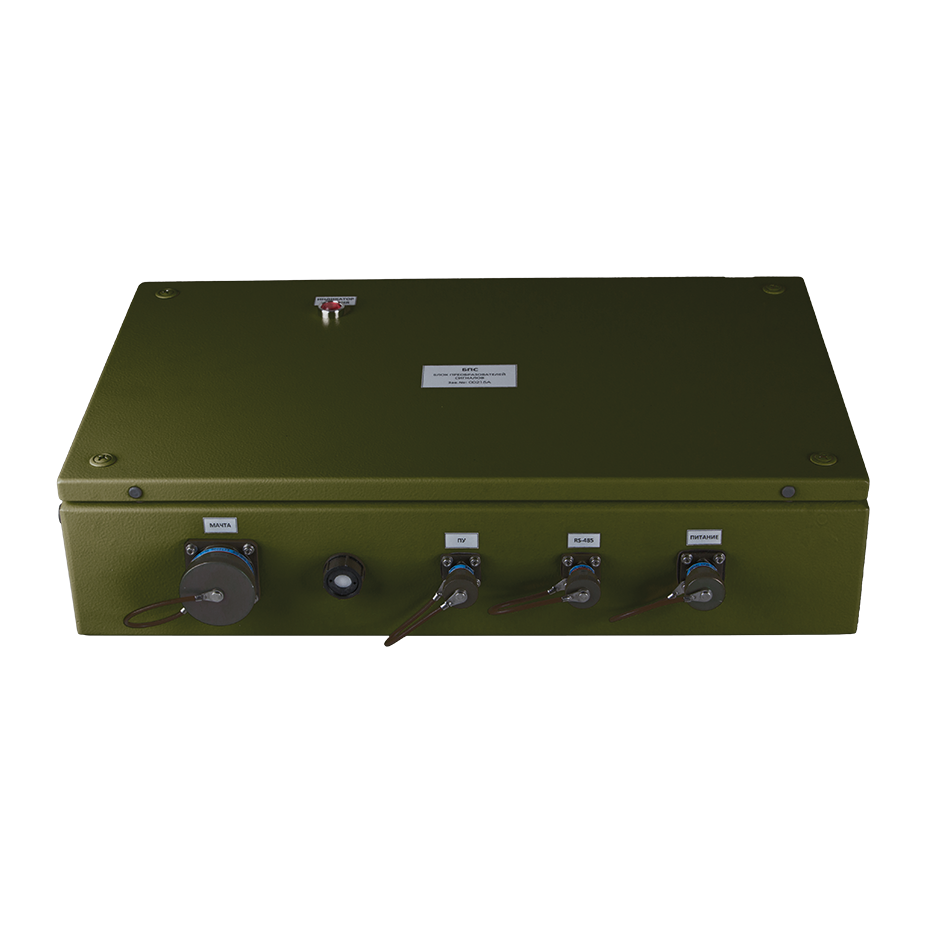

Блок преобразователей сигналов (БПС)

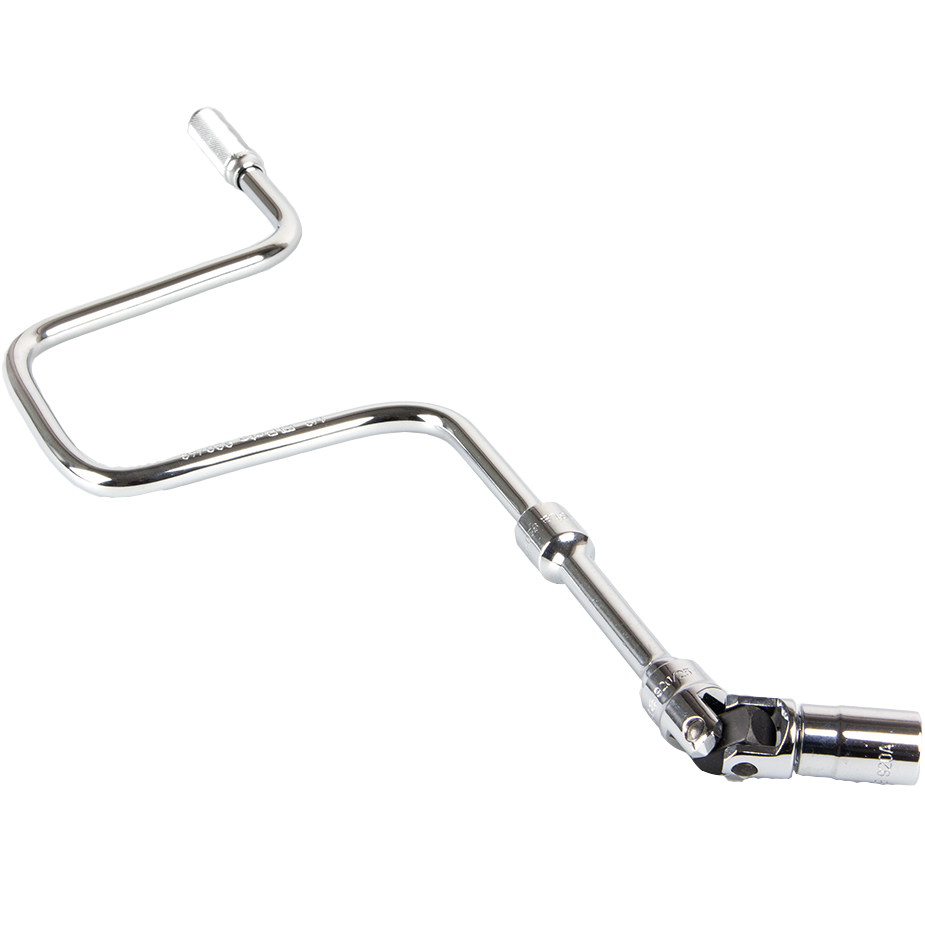

Инструмент для ручного управления мачтой

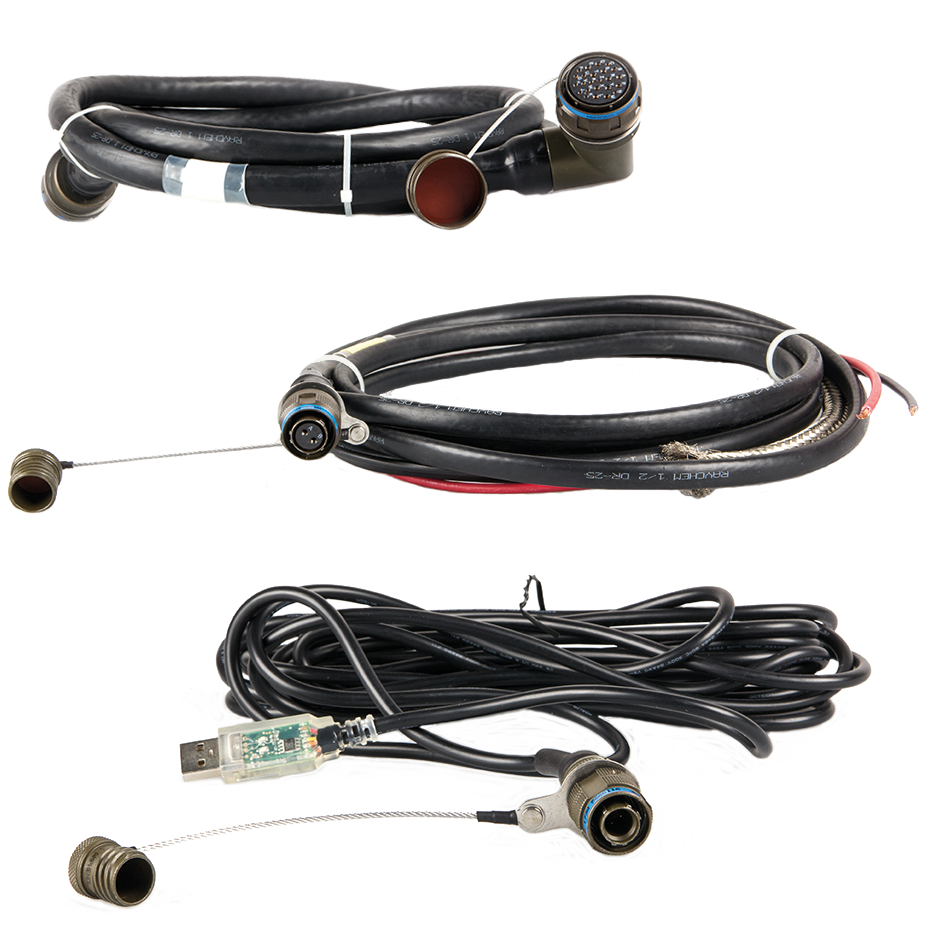

Комплект соединительных кабелей
[24 м] рабочая высота
[400 кг] полезная нагрузка

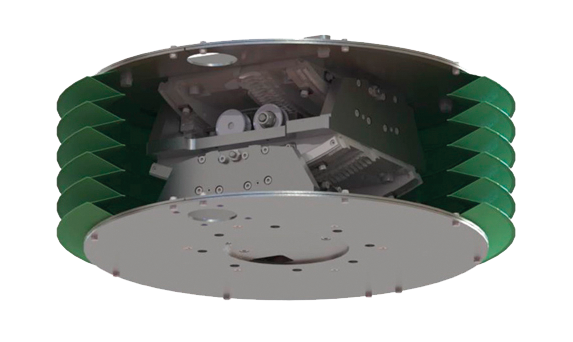

Гиростабилизированное опорно–поворотное устройство (опционально)
Полезная нагрузка: до 250 кг.
Полный ход: от -10° до + 10°
Масса устройства: 26 кг
Удобно строить мобильные системы наблюдения, связи, телевизионные и метеорологические мобильные комплексы.
Для работы мачты не требуются многоуровневые оттяжки и колья. Она способна удерживать заданную высоту неограниченное время.
В мачтах есть механизм защиты от поворота секций вокруг вертикальной оси. Это особенно важно для узко направленных антенн.
Скорость подъема электромеханической мачты не зависит от массы нагрузки и составляет 5 метров в минуту.

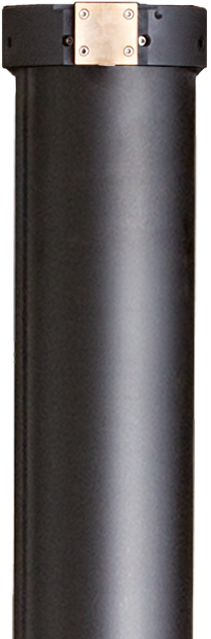

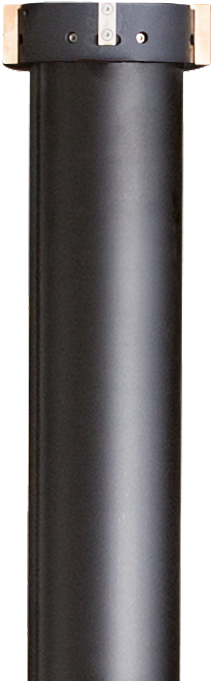

Мачта состоит из алюминиевых анодированных цилиндрических секций и рассчитана на 2500 циклов.
В любой момент оператор может осуществить подъем или спуск мачты в ручном режиме.
Быстрая интеграция.
Без оттяжек.
Защита от скручивания.
Ручное управление.
Высокая скорость.
Шесть причин
1
2
3
4
5
6
Надежность.
Почему [ Pergam MT ]
Где нужны мачты?
Виды полезной нагрузки
Радиорелейные системы
Системы удаленного доступа
Системы телеметрии и телеуправления
Оптико-электронные системы безопасности
Радары для контроля территории
Сотовая связь
Эфирное и спутниковое телевидение
Системы освещения
Видеонаблюдение и разведка
Где нужны мачты?
Виды полезной нагрузки
  • Радиорелейные системы
  • Системы удаленного доступа
  • Системы телеметрии и телеуправления
  • Оптико-электронные системы безопасности
  • Радары для контроля территории
  • Сотовая связь
  • Эфирное и спутниковое телевидение
  • Системы освещения
  • Видеонаблюдение и разведка
Основные характеристики
Untitled Document
24 036 3 310 60 11 250
24 008 3 500 60 11 250
20 051 2 875 60 11 250
18 031 2 655 80 11 250
17 054 2 660 110 10 250
17 021 2 535 90 11 250
16 072 2 700 130 9 250
16 066 2 440 90 11 250
16 034 2 540 110 10 250
16 012 2 640 80 9 200
15 062 2 570 140 9 250
15 056 2 330 100 11 250
15 034 2 750 150 8 250
15 014 2 420 120 10 250
15 002 2 510 80 9 200
14 082 2 390 80 9 200
14 046 2 220 100 11 250
14 044 2 305 120 10 250
14 040 2 590 160 8 250
14 032 2 420 140 9 250
14 000 2 550 100 8 200
13 074 2 190 130 10 250
13 072 2 260 90 9 200
13 060 2 450 160 8 250
13 058 2 660 190 7 250
13 036 2 110 110 11 250
13 022 2 290 150 9 250
13 020 2 410 100 8 200
13 018 2 620 130 7 200
12 062 2 130 90 9 200
12 058 2 500 190 7 250
12 054 2 070 130 10 250
12 046 2 770 220 6 250
12 046 2 270 160 6 200
12 040 2 270 110 8 200
12 029 2 700 70 6 152
12 026 2 000 110 11 250
12 018 2 460 130 7 200
12 012 2 160 150 9 250
12 000 2 300 170 8 250
11 068 2 290 140 7 200
11 052 2 000 100 9 200
11 049 2 520 80 6 152
11 046 2 570 180 6 250
11 040 2 110 110 8 200
11 038 2 320 190 7 250
11 034 1 950 140 10 250
11 016 1 890 120 11 250
11 006 2 530 160 6 200
11 002 2 030 160 9 250
11 000 2 140 170 8 250
10 082 1 910 160 9 250
10 068 2 130 140 7 200
10 060 1 970 120 8 200
10 046 2 370 220 6 250
10 042 1 870 100 9 200
10 038 2 160 200 7 250
10 035 2 630 100 5 152
10 020 2 000 180 8 250
10 014 1 830 140 10 250
10 009 2 330 80 6 152
10 006 2 330 160 6 200
10 006 1 780 120 11 250
10 004 2 640 180 5 200
9 074 1 700 150 10 250
9 072 1 780 170 9 250
9 072 1 740 110 9 200
9 051 1 675 130 11 250
9 048 1 950 150 7 200
9 045 2 400 110 5 152
9 040 1 860 180 8 250
9 026 2 150 170 6 200
9 018 1 980 210 7 250
9 014 2 410 190 5 200
9 011 2 820 130 4 152
9 011 2 820 70 4 127
9 009 2 130 90 6 152
9 006 2 180 230 6 250
9 000 1 820 120 8 200
8 060 1 720 190 8 250
8 054 1 580 150 10 250
8 048 1 790 150 7 200
8 044 2 200 190 5 200
8 042 1 630 170 9 250
8 041 1 565 130 11 250
8 029 1 950 90 6 152
8 026 1 950 170 6 200
8 025 2 180 110 5 152
8 022 1 610 110 9 200
8 020 1 680 130 8 200
8 018 1 820 210 7 250
8 011 2 540 130 4 152
8 011 2 540 70 4 127
8 006 1 980 230 6 250
7 060 1 560 190 8 250
7 049 1 770 100 6 152
7 048 1 630 160 7 200
7 046 1 770 180 6 200
7 040 1 540 130 8 200
7 035 1 950 120 5 152
7 034 1 460 160 10 250
7 032 1 500 180 9 250
7 031 1 455 140 11 250
15 034 2 750 150 8 250
7 026 1 800 240 6 250
7 018 1 660 220 7 250
7 012 1 480 120 9 200
7 011 2 260 140 4 152
7 011 2 260 80 4 127
7 004 1 960 200 5 200
6 068 1 490 220 7 250
6 060 1 400 140 8 200
6 049 1 570 100 6 152
6 048 1 470 160 7 200
6 046 1 570 180 6 200
6 046 1 340 140 11 250
6 045 1 720 120 5 152
6 026 1 600 240 6 250
6 022 1 370 180 9 250
6 022 1 370 120 9 200
6 014 1 730 200 5 200
6 014 1 340 160 10 250
6 011 1 980 140 4 152
6 011 1 980 80 4 127
6 000 1 410 200 8 250
5 048 1 310 230 7 250
5 028 1 290 170 7 200
5 026 1 400 250 6 250
5 025 1 500 130 5 152
5 024 1 500 210 5 200
5 020 1 270 200 8 250
5 012 1 240 180 9 250
5 012 1 240 120 9 200
5 011 1 700 150 4 152
5 011 1 700 90 4 127
5 009 1 380 110 6 152
5 006 1 380 190 6 200
5 000 1 250 140 8 200
4 214 1 140 80 8 200
4 048 1 150 230 7 250
4 035 1 270 130 5 152
4 034 1 270 210 5 200
4 029 1 200 110 6 152
4 026 1 200 250 6 250
4 022 2 130 170 7 200
4 021 1 430 150 4 152
4 021 1 430 90 4 127
4 006 1 180 190 6 200
3 532 1 060 150 7 200
2 027 990 50 3 127
iOS icon by Icons8
Высота в рабочем состоянии, мм
Высота в сложенном состоянии, мм
Масса полезной нагрузки, кг
Количество секций
Диаметр несущей секции
В таблице представлены характеристики доступных моделей мачт. Возможна доработка по требованию заказчика.
Комплект поставки
Перечень устройств и аксессуаров входящих в стандартную комплектацию мачты

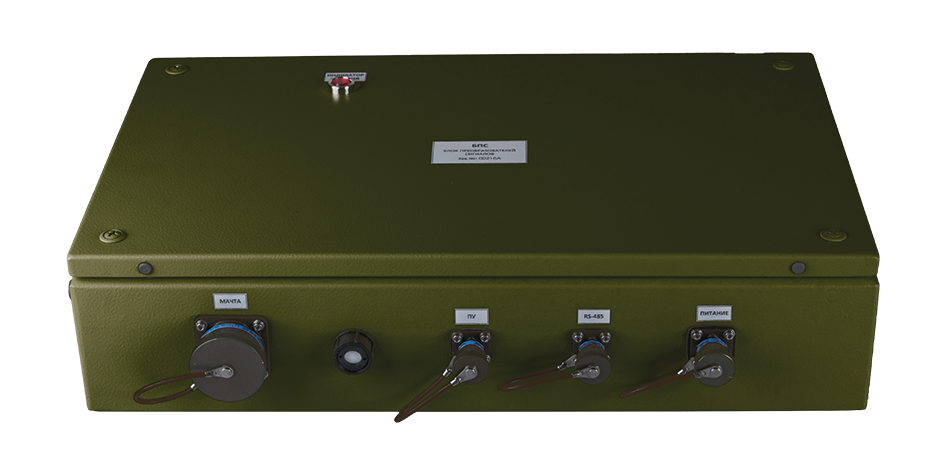

Блок преобразователей сигналов
Пульт управления
Инструмент для ручного управления мачтой
Комплект кабелей для подключения

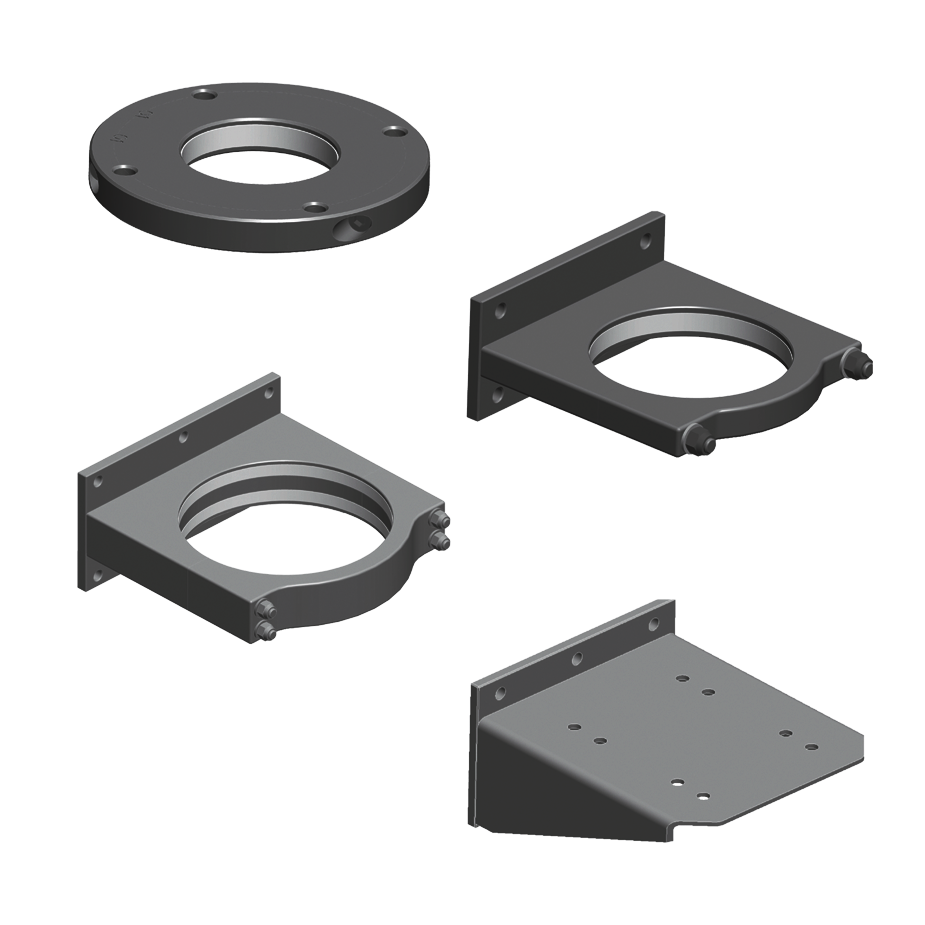

Крепления для установки на транспортное средство
[ Pergam MT ]
Варианты подключения
Прямой способ
Через соединительную панель
Механизм складывания мачты
Для повышения мобильности комплекса мы предлагаем использовать дополнительный механизм складывания мачты.

Позволяет переводить мачту в горизонтальное или вертикальное положение с установленной на ней полезной нагрузкой.

С его помощью вы сможете установить мачту на тех транспортных средствах, на которых её транспортировка в вертикальном положении невозможна.

При этом процесс развертывания и складывания по-прежнему будет осуществляться в автоматическом режиме.

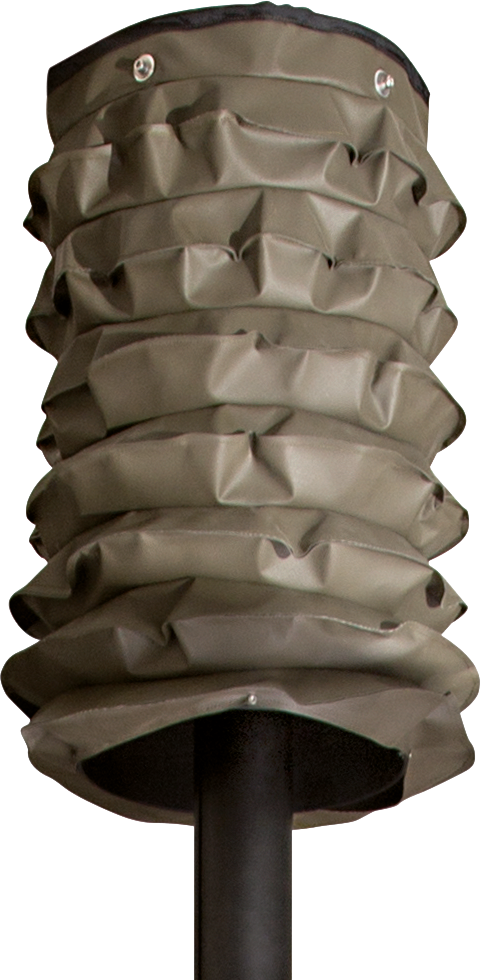

Дополнительное оборудование
Частые вопросы
Мы подготовили ответы на вопросы, которые вы задаете нам по телефону, e-mail и на выставках
Максимальная высота мачты в рабочем состоянии от нижнего установочного фланца до верхнего фланца.
Допустимая высота мачты в сложенном состоянии от нижнего установочного фланца до верхнего фланца.
Необходимо указать габаритные размеры полезной нагрузки. Если нагрузка имеет сложный конструктив (решетчатая антенна или др.), лучше выслать чертёж.
Учитываются все части входящие в полезную нагрузку, в том числе: кабели, подходящие к полезной нагрузке, поворотные устройства, элементы крепления.
