оптико-электронный комплекс
предупреждения природных пожаров
Автоматизированная мультисенсорная система
раннего обнаружения дыма на расстоянии до 60 км
раннего обнаружения дыма на расстоянии до 60 км
Населенные пункты
Промышленные объекты
Военные объекты
Леса / Заповедники
Сельхозугодья
Резиденции
Дым – первый видимый признак
любого возгорания.
любого возгорания.
Комплекс IQ FireWatch круглосуточно сканирует окружающее пространство. При обнаружении малейших признаков дыма система оповещает об этом оператора с указанием координат возгорания.
GPS координаты
Зная точное местоположение комплекса система интеллектуально рассчитывает расстояние до обнаруженного задымления и с высокой точностью рассчитывает координаты возгорания.
Почему IQ FireWatch видит дым лучше?
Сравнение классических систем наблюдения с IQ FireWatch
IQ FireWatch
Видеокамера
Тепловизор
Фиксирует незначительное задымление днём и ночью на большом расстоянии
Может обнаружить густой дым преимущественно в светлое время суток
Видит пожар на стадии открытого огня
Запатентованный алгоритм анализа изображений с четырёх разных оптических датчиков
Система обучена распознавать очертания дыма на изображениях при любой погоде и независимо от времени суток. Машинное обучение производилось на библиотеке из 20 000 000 изображений.
Высокоточное детектирование
при любой погоде
при любой погоде
Уникальный алгоритм
анализа изображений
анализа изображений
Мультисенсорный оптический блок
Сравните два реальных изображения одной и той же местности, полученных с помощью разных систем
Такой дым будет с лёгкостью распознан комплексом IQ FireWatch
Комбинация высокочувствительных датчиков
Монохромный датчик
Датчик ночного видения
Тепловой датчик
RGB датчик
Камера ближнего инфракрасного диапазона для работы в полной темноте.
Чувствительная тепловизионная камера для обнаружения горячих зон и объектов.
Датчик высокого разрешения для кристально чёткой картинки в дневное время суток.
Цветная картинка раскладывается на три монохромных канала для поиска дыма на каждом из них.
Датчики взаимодополняют друг друга, обеспечивая эффективную работу системы в любое время дня и ночи при любой погоде.
Комбинация чувствительных датчиков
ОПЦИОНАЛЬНО
ОПЦИЯ
Спектральный диапазон: 0,4 — 0,9 мк
Размер матрицы: 1920×1080, 1/1.2” CMOS
Частота кадров: 47 к/с
Режим накопления: монохромный
Спектральный диапазон: 0,9 — 1,3 мк
Размер матрицы: 1920×1080, 1/2.8” CMOS
Частота кадров: 53 к/с
Спектральный диапазон: 0,4 — 0,9 мк
Размер матрицы: 1920×1080, 1/1.2” CMOS
Частота кадров: 47 к/с
Режим накопления: цветной
Cпектральный диапазон: 7,5 — 13 мк
Размер матрицы: 1920 × 1080
Температурная чувствительность: 0,08 °С
ОПОРНО-ПОВОРОТНОЕ УТРОЙСТВО
Вращение по горизонту: 360° непрерывно
Вращение по вертикали: –90° ... +45°
Точность позиционирования: ±0.02°
Напряжение питания: 24 В
Потребляемая мощность: 20 Вт (без обогрева), 200 Вт (с обогревом)
Оптимизировано для работы в режиме 24/7
Интерфейс управления: Ethernet 1000 Base-TX (RJ45), Ethernet 1000 Base-FX (SFP)
Температура эксплуатации: –50°C ... +55°C
Допустимая скорость ветра: 52 м/с
Класс защиты: IP66
Вращение по горизонту: 360° непрерывно
Вращение по вертикали: –90° ... +45°
Точность позиционирования: ±0.02°
Напряжение питания: 24 В
Потребляемая мощность: 20 Вт (без обогрева), 200 Вт (с обогревом)
Оптимизировано для работы в режиме 24/7
Интерфейс управления: Ethernet 1000 Base-TX (RJ45), Ethernet 1000 Base-FX (SFP)
Температура эксплуатации: –50°C ... +55°C
Допустимая скорость ветра: 52 м/с
Класс защиты: IP66

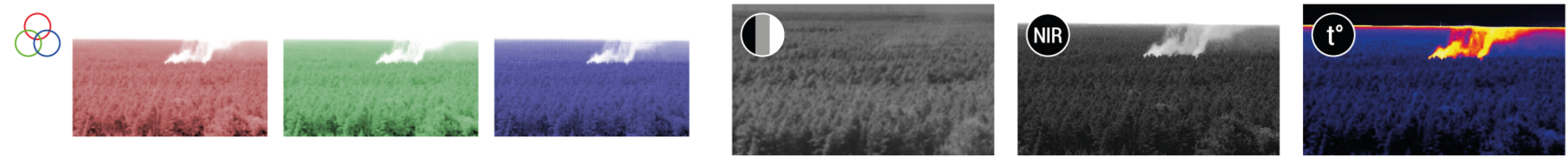

УНИКАЛЬНЫЙ АЛГОРИТМ ОБРАБОТКИ ИЗОБРАЖЕНИЙ
Система в режиме реального времени анализирует шесть монохромных изображений в поисках очертаний дыма на них. Данные с RGB камеры дополнительно раскладываются на три отдельных канала для поиска более контрастного отображения дыма на каждом из них.
ОПЦИОНАЛЬНО

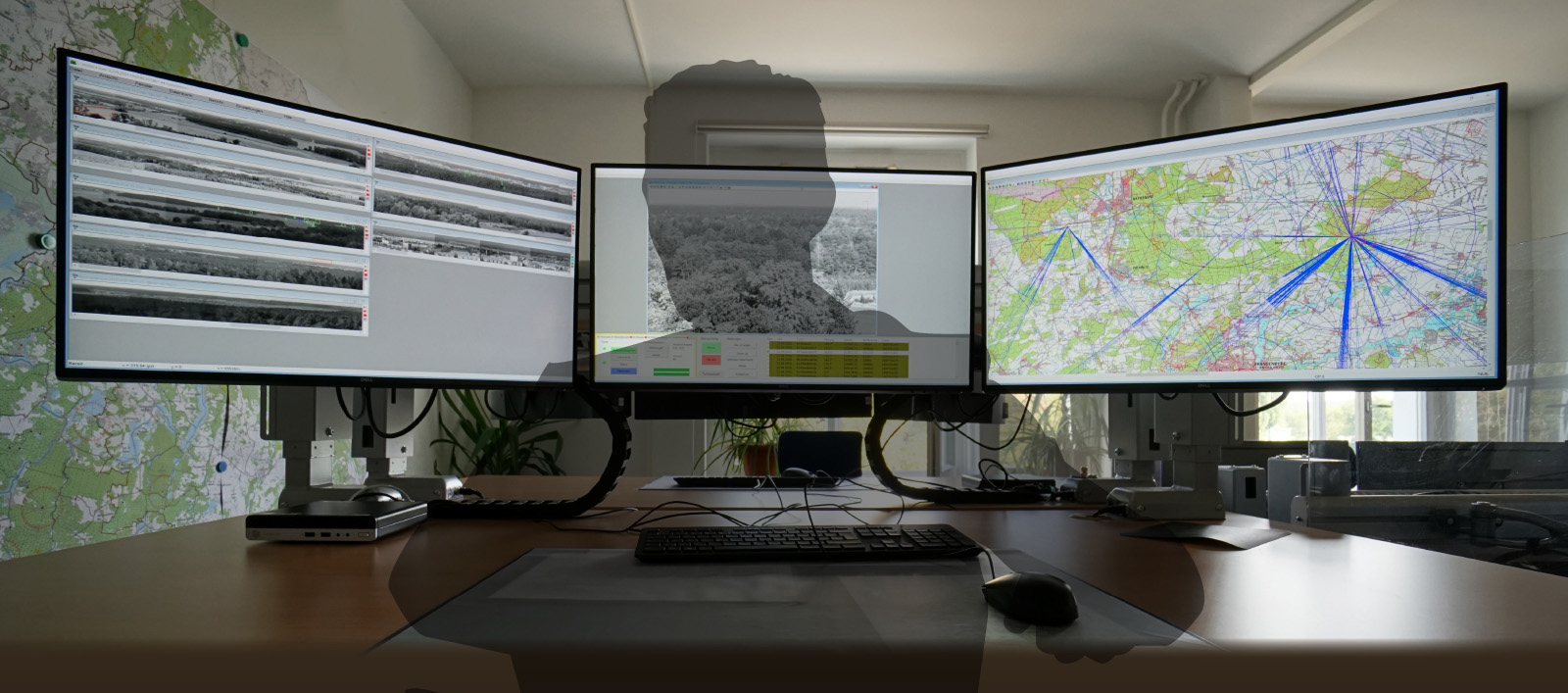

Рабочее место оператора
На рабочие мониторы оператора в режиме реального времени поступает информация со всех оптических блоков, входящих в состав комплекса: панорамные изображения контролируемых областей, отдельное видеоизображение с выбранного оптического блока и интерактивная карта территорий, покрываемых комплексом IQ FireWatch.

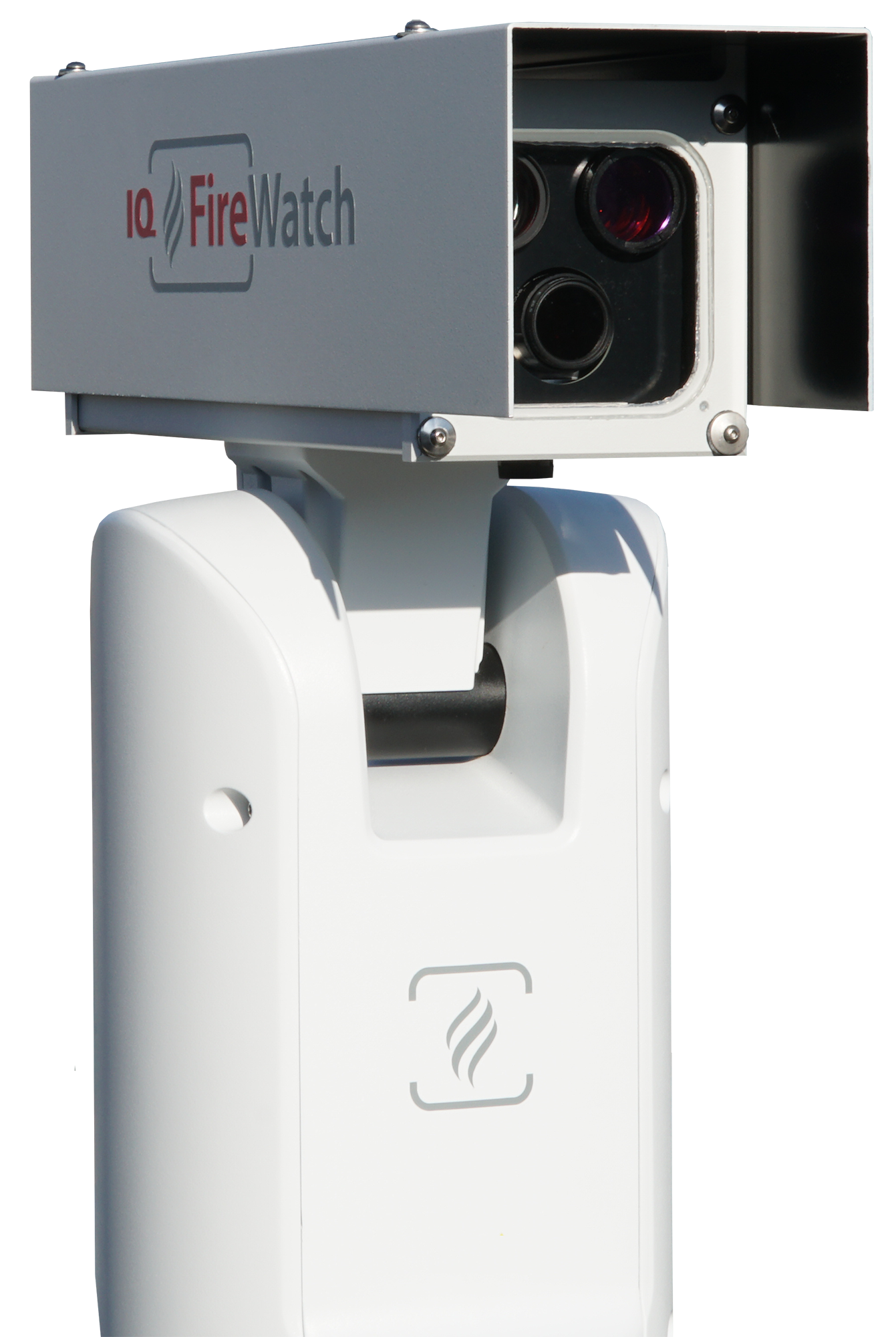

Мультисенсорный оптический
блок
блок
Монохромная камера, дневная камера (RGB), датчик NIR и тепловизор.
Автоматизированное рабочее место оператора
Управление шестнадцатью системами с одного рабочего места.
Блок преобразователей сигналов
В реальном времени анализирует входящий поток данных со всех комплексов.
+
Пуско-наладка
и обучение
Пуско-наладка
и обучение
Установка, обучение персонала и последующая техническая поддержка.
Видеопрезентация комплекса IQ FireWatch
Все самое интересное о работе оптико-электронного комплекса IQ FireWatch в небольшом двухминутном видеоролике.
Частые вопросы
Мы подготовили ответы на вопросы, которые вы задаете нам по телефону, e-mail и на выставках
Это зависит от конкретного проекта. Топография региона и точные требования являются важными факторами для определения количества датчиков, которые могут потребоваться. Как правило, один датчик может покрывать радиус в 15 км, что составляет 700 км². В некоторых случаях это может быть даже больше (особенно при плоском рельефе региона), но также может быть меньше (например, в горных районах).
Да, это возможно.
Да, наш встроенный датчик NIR (ближний ИК диапазон) был специально разработан для обнаружения дыма от лесных пожаров в ночное время.
Да, система также может обнаруживать дым в плохих погодных условиях. При этом важно отметить, что дальность видимости может быть значительно меньше, чем в идеальных условиях.
Основные требования:
- вышка (пожарная, смотровая вышка, мобильная вышка сотовой связи и т.п.), на которой можно установить IQ FireWatch;
- энергоснабжение;
- помещение для Центра управления и контроля с широкополосной связью.
Есть возможность адаптировать систему под конкретную задачу. Мы будем рады обсудить это с вами.
Да. Несмотря на то, что IQ FireWatch является полностью автоматической системой, оператор в Центре управления и контроля является обязательным условием для корректной работы комплекса, поскольку нужен человек, который будет проверять входящие сигналы предупреждений и принимать окончательное решение.
Мы рекомендуем одному оператору управлять не более, чем 12 оптическими блоками, но опытный оператор может управлять даже 16 системами одновременно.
Как только IQ FireWatch обнаруживает дым, информация отправляется на одно из рабочих мест оператора и обозначается красной рамкой на экране со звуковым оповещением. В любом случае входящее оповещение должно быть подтверждено оператором. В случае пожара необходимо передать информацию в местную службу МЧС.
Оператор может установить зоны исключения в ПО, чтобы не допустить ложные срабатывания, например, дым из трубы.
В состав поставки комплекса входит необходимое оборудование для оснащения рабочего места оператора. При необходимости, мы можем согласовать применение иного оборудования со стороны заказчика.
Для функционирования системы необходимо обеспечить скорость передачи данных не менее 1 Гб/с на участке от ОПУ до БПС и не менее 1 Мб/с на участке от БПС до АРМ. Мы рекомендуем использовать оптоволокно на участке от ОПУ до БПС для обеспечения надежного высокоскоростного соединения.
